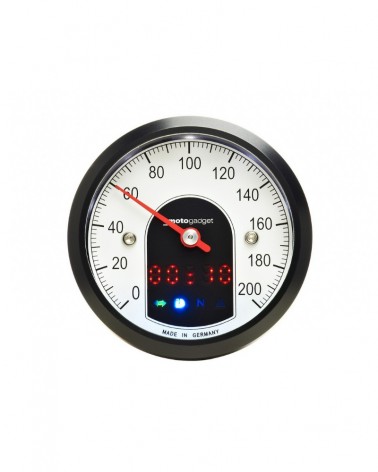

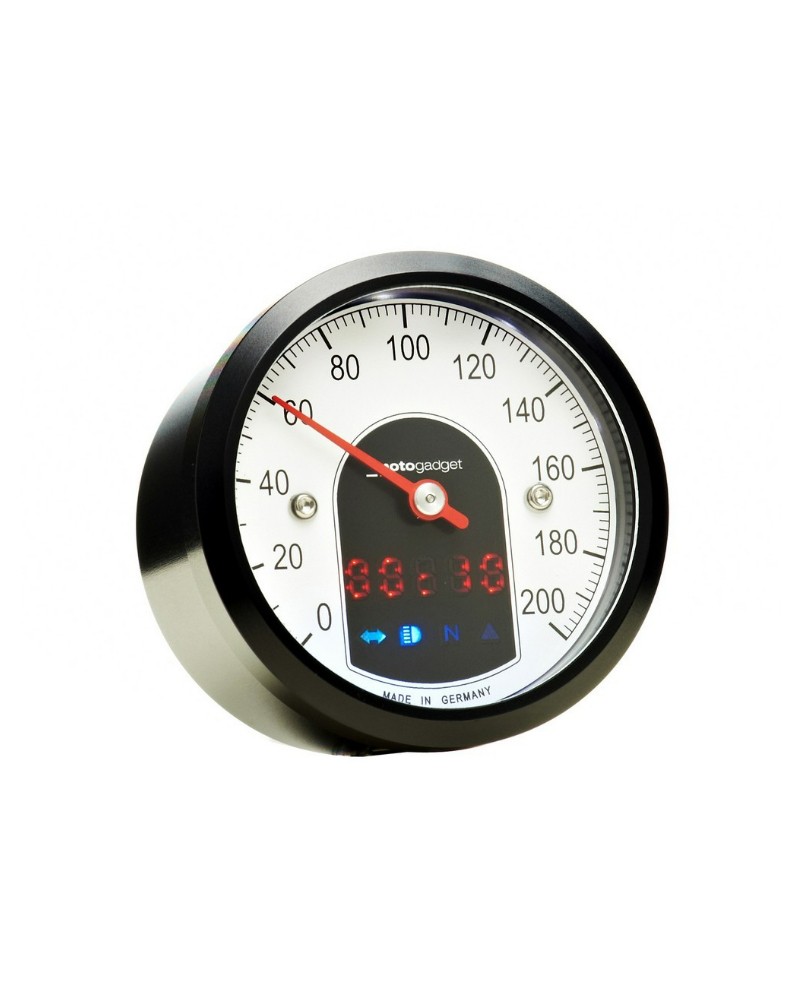

motoscope tiny Noir Motogadget

Enveloppe

Le boîtier en aluminium de haute qualité est tourné à partir de métal solide et sa surface est anodisée noire. La lunette est également disponible en « noir anodisé » ou « poli miroir ». Le boîtier est 100% étanche et résistant aux vibrations.

Cadran et affichage

Le cadran analogique en noir et blanc contrasté est éclairé indirectement par des LED blanches. L'affichage LED innovant est caché derrière la partie noire du cadran et visible uniquement à travers le cadran pendant le fonctionnement, pas lorsqu'il est éteint. La luminosité de la LED est automatiquement ajustée pour obtenir une lisibilité optimale dans l'obscurité, la lumière du soleil et l'aube.

Si la vitesse dépasse les 200 km/h sur l'échelle analogique, elle s'affiche automatiquement sur l'écran LED. La vitesse maximale est également enregistrée. Les 4 voyants lumineux (bleu, rouge et 2 x vert) sont également intégrés au cadran. Ces lumières ne sont visibles que lorsqu'elles sont utilisées.

Opération

Vous pouvez basculer entre les différentes informations sur l'écran LED en actionnant le bouton-poussoir de menu fourni ou, par exemple, le bouton-poussoir d'appel de phares sur le guidon.

La valeur par défaut à l'écran est l'heure. Si nécessaire, une courte action sur le bouton-poussoir affichera les valeurs de distance totale, de trajet journalier, de tension de bord, etc.

Toutes les fonctions sont faciles à utiliser avec le bouton-poussoir, par exemple trajet journalier, réinitialisation ou similaire. Les réglages par défaut ou les valeurs enregistrées sont bien sûr stockés même lorsque l'alimentation est coupée.

Installation

Le motoscope Tiny est facile à installer grâce aux deux trous filetés M3 à l'arrière. Il existe différents supports motogadget disponibles pour l'installation. Reportez-vous à 'Supports'.

Connexion et capteurs

Les instructions d'installation et d'utilisation détaillées (voir « Téléchargements ») facilitent la connexion de l'instrument, même pour les utilisateurs sans aucune expérience préalable dans la manipulation du système électrique du véhicule.

Le capteur de compteur de vitesse fourni en acier inoxydable est très petit (M5/23 mm) et donc facile à cacher. Le capteur peut être facilement installé sur la roue avant ou arrière avec le câble de connexion (1,5 m de long). Cela permet de convertir facilement un entraînement de compteur de vitesse mécanique d'origine sur une moto.

Le Motoscope Tiny est compatible avec divers capteurs de vitesse d'origine (contact Reed sec et capteurs de proximité) des constructeurs de motos. Dans ce cas, seules les bornes doivent être connectées et l'installation mécanique du capteur sera complètement obsolète.

Une « fonction d'apprentissage » intelligente permet de calibrer facilement le compteur de vitesse, même sur les véhicules équipés de capteurs de transmission, par exemple Harley Davidson.

Pièces livrées

Instrument avec env. Câble connecteur 75 cm

Mini bouton poussoir

2 fusibles amovibles

9 connecteurs d'extrémité de câble

Capteur de compteur de vitesse (filetage fin M5 x 0,5, acier inoxydable, IP 68) avec câble de raccordement de 150 cm

2 puissants mini-aimants en néodyme

2 vis de fixation M3 avec rondelle

2 diodes pour l'appairage des clignotants

Instructions d'installation et d'utilisation détaillées

Spécifications et fonctionnalités

Diamètre de montage 49 millimètres

Masse environ. 96g

Monter 2 trous filetés M3

Consommation d'énergie, fonctionnement environ. 200 mA (dépendant de la charge)

Tension de fonctionnement 9 V - 15 V

Température de fonctionnement -20°... +80°C

Compteur de vitesse, analogique (indicateur) 0 – 200 km/h ou mi/h

Compteur de vitesse, numérique (affichage LED) 200 – 999 km/h ou mi/h

Max. vitesse 0 – 999 km/h ou mi/h

Tension embarquée 9 – 15 V

L'horloge 00:00 – 23:59

Compteur kilométrique 0 – 999,9 km ou mi

Distance totale (réglable) 99999 km ou mi max.

Signaux lumineux clignotant, feu de route, point mort, feu de détresse
